Laser Dickensensor-Abschattungsprinzip

Berührungslose Messung von Materialien wie Schaumstoff, Gummi, Vlies, Verbundwerkstoffe

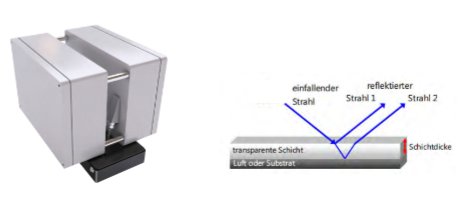

LASER DICKENSENSOR-ABSCHATTUNGSPRINZIP

Technisch weiterentwickelter Sensor für ein größeres Produktspektrum

MESSVERFAHREN

Das Messprinzip beruht auf der Abschattung eines linear aufgefächerten Laserstrahles. Ein geometrisch genau definierter Laserstrahl beleuchtet einen rechteckigen Messfleck mit typisch 1 mm in Querrichtung für gute Profilauflösung. Das Messgut bildet eine Abschattung innerhalb des Messbereiches, die in der primären Messgröße, der empfangenen Lichtintensität, resultiert. Die geometrischen Abmessungen des Messbereiches sind an besondere Messaufgaben adaptierbar. Die Dicke der Materialbahn moduliert das Signal der Empfangsdiode direkt proportional. Bei traversierendem Messfühler werden Offsets durch zyklische Referenzmessungen eliminiert. Ein Abstandsmesssystem auf Wirbelstrombasis kompensiert Abstandsänderungen zwischen Sensor und Referenzwalze. Die Sensorsignale werden als unempfindliche 4..20mA Strom-Signale zur Rechnereinheit übertragen und dort im speziellen Mess-Algorithmus ausgewertet. Damit wird höchste Störsicherheit der Signalübertragung erreicht. Die Optik kann gegen Staubablagerung mit einer Luftspülung zur Messung von Folien ausgerüstet werden.



TECHNISCHE DATEN

PARAMETER

Messbereich, typisch                            0 - 5.000 μm or 0 – 10.000 μm

Messgenauigkeit, typisch                     +/- 3 μm or +/- 6 μm

Lichtquelle                                            Laser, Klasse II

Wellenlänge                                          780 nm

Leistung                                                3 mW

Messfleckgröße (CD x MD)                   1 x 5 mm, 1 x 10 mm (1 x 30 mm)
                                                              je nach Anwendung

Umgebungstemperatur                         0....+45° C

Luftfeuchtigkeit (nicht kondensierend) max. 90 %

FUNKTIONEN

• berührungslos
• Dickenmessung
• Unbeeinflusst durch Transparenz/Farbe
• Unbeeinflusst durch Materialzusammensetzung
• Widerstandsfähig gegenüber industrieller Umwelt

MESSSTELLE MIT TRAVERSE UND REFERENZWALZE

Für den Einsatz in staubiger/dampfender Umgebung und bei höheren Temperaturen sind Sonderausführungen mit Luftspülung und Kühlung verfügbar.
