Bead Control

Bead Control

BEAD CONTROL

Berührungsloses Temperatur Messsystem

Kundenspezifisches Temperaturmesssystem für Extrusionslinien

MESSVERFAHREN

Die Wulsterkennung ist ein berührungsloses Messverfahren bei dem, über die Messung der Temperatur, mit einem Sensor der Wulst im Glättwerkspalt erkannt wird.

PRINZIPIELLER AUFBAU

Der Sensor ist in einer Traversiereinrichtung eingebaut und an einem Ausleger befestigt, der mittels pneumatischem Zylinder, zur Messung und zum besseren Maschinenhandling, ein- und ausgefahren werden kann. Mit einem frequenzgeregeltem AC-Antrieb und einem Drehgeber zur Positionsbestimmung verfährt der Sensor permanent quer zur Materialbahn und garantiert somit eine kontinuierliche Messung des Wulstes.

 TECHNISCHE DATEN

TEMPERATURSENSOR

PARAMETER

Messbereich                             0 - 300°C

Genauigkeit                              +/- 1%

Wiederholgenauigkeit               +/- 1%

Umgebungstemperatur             0 - 70°C

Traversiergeschwindigkeit         ca. 100mm/s

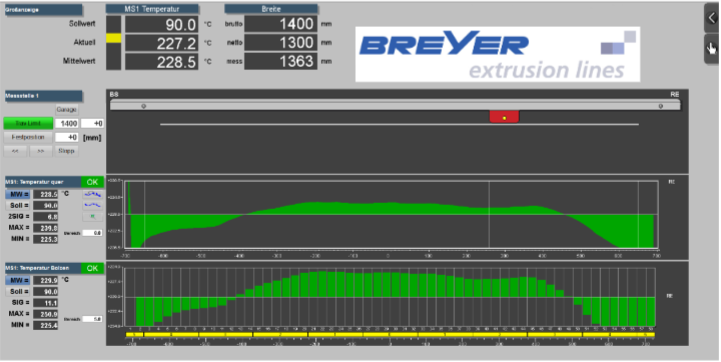

Die Bedienung und Steuerung des Systems erfolgt über Touchscreen oder Tastatur direkt am

Hauptbedienmonitor. Hier werden auf einem Monitor die verschiedenen Mess- und Regeldaten und Graphikbilder nach Anwahl angezeigt.

PRODUKTIONSDATEN

  • Produktnummer
  • Warenbahnbreite
  • Temperatur
  • Anzahl Düsenbolzen
  • Anzahl Heizzonen
  • Decklingbreite links und rechts in mm
  • Linke Bahnkante in mm
  • Rechte Bahnkante in mm
  • Center Position Düse in mm für Zuordnung Profil zu Düsenzonen- und Bolzen
